こんにちは、muramotoです。
会社で『IchigoJam』のプリント基板キットをもらったので、休日に組み立ててみました。IchigoJamは、Raspberry Piより小型のシングルボードコンピュータ。キーボードとテレビを接続するだけで、BASICプログラミングが楽しめます。

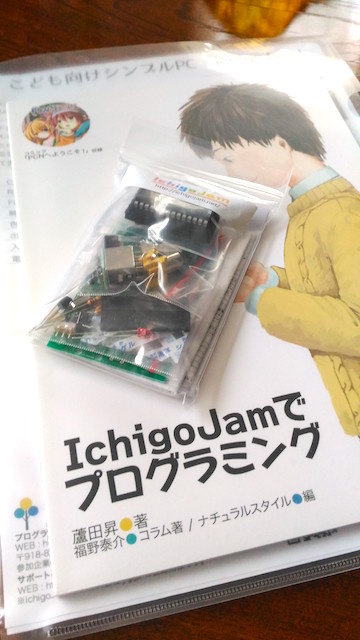

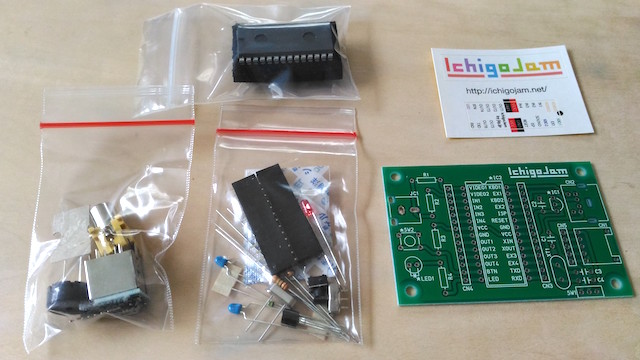

IchigoJam プリント基板キット

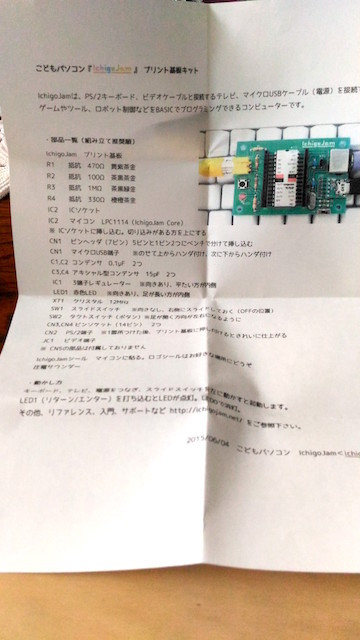

プリント基板のほか、部品の袋が３つ、ステッカーが１枚、説明書が1枚入っていました。
組み立て方は、以前KidsVentureで勉強したので大丈夫(たぶん)。説明書にしたがって、部品をひとつひとつハンダ付けしていきます。向きが決まっている部品には、注意書きがあります。
道具をそろえよう

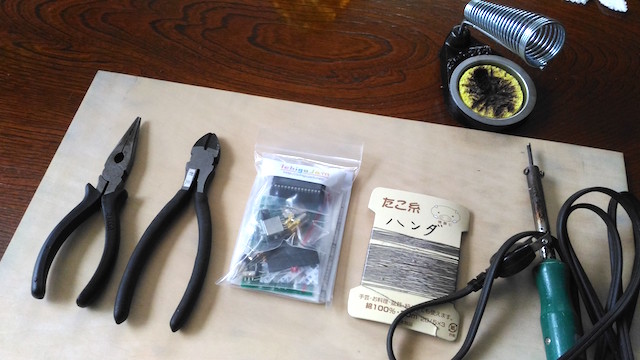

用意した道具は、以下のとおり。自宅にはハンダゴテがなかったので、実家で借りました。
- ハンダゴテ(20W) + ハンダゴテ台
- ハンダ
- ニッパー
- ラジオペンチ
- 板
ニッパーは、はんだ付け後に部品の余った足(針金)を切るときに使います。ラジオペンチは、小さな部品を割ったり、熱くなる箇所を押さえるときに使います。机の上に板を敷いておけば、もし熱いハンダが落ちても机を焦がさずに済みます。

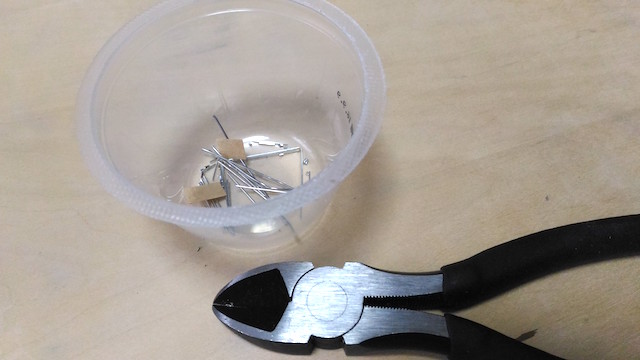

小さなカップを用意しておくと、針金やハンダの「くず」を入れておくのに便利。針金を短く切るときは、このカップに近付けてからニッパーで切れば、切れ端が遠くに飛ばなくて安全です。
ハンダ付けをがんばろう

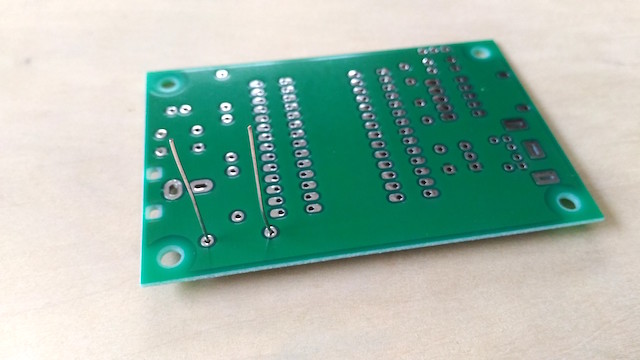

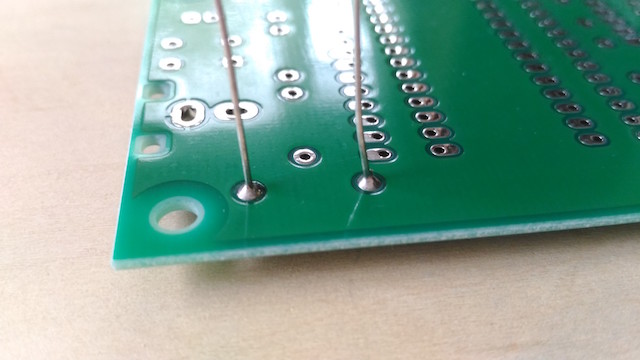

抵抗をプリント基板に差し込んで、裏返したところ。裏側からハンダ付けして、部品をプリント基盤に固定します。

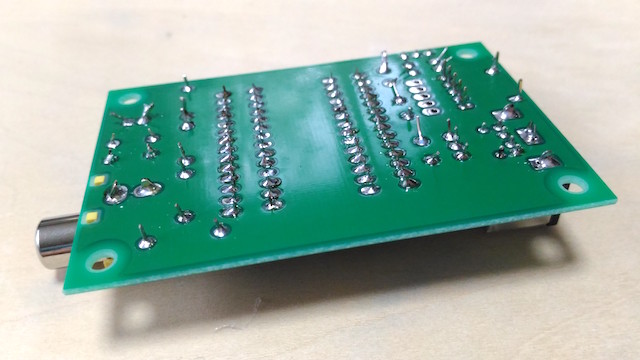

ハンダ付けしたところ。横から見て、ハンダがきれいな富士山型になれば、OK！

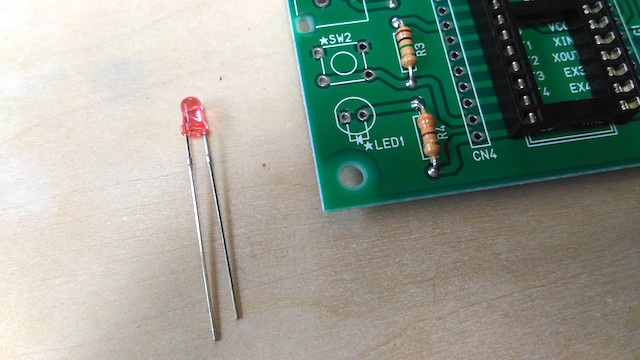

赤色LED。足の長いほう(プラス)を、向かって右側の穴に差し込みます。
すべての部品のハンダ付けが完成！ 久しぶりに細かい作業をしたので、ちょっと肩が凝りました。長く飛び出している足(針金)は、あとでニッパーで短く切り揃えておきました。
ついに完成！

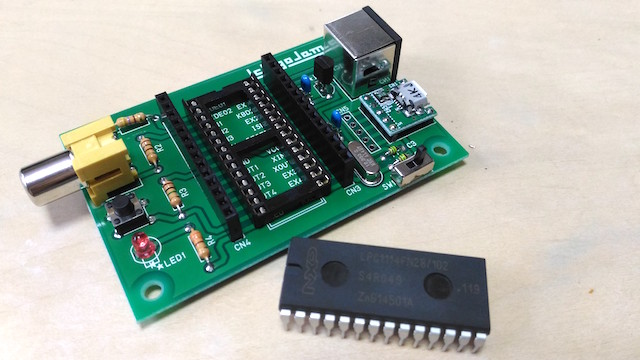

IchigoJamの頭脳・マイコンを、ICソケットに差し込みます。マイコンの爪が少し外側に開いていて、そのまま差し込めません。机の平らな場所などを使って、マイコンの爪を内側に曲げます(だいたい直角になるように)。爪がICソケットの穴に差し込めるようになったら、上からぐっと力を入れて押し込みます。

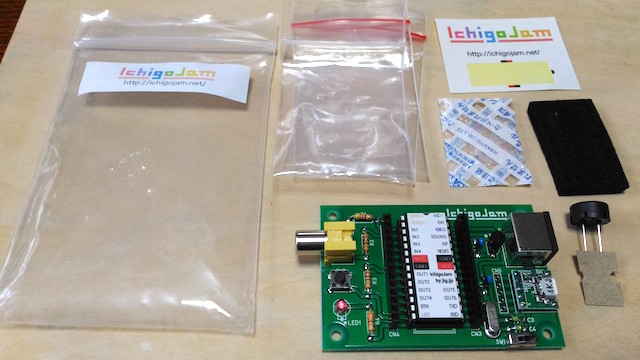

マイコンにピン配置シールを貼ったら、IchigoJam完成！ おつかれさまでしたー。
余った部品(写真右下の黒くて丸い部品)は、圧電サウンダー。ICソケットのSOUNDとGNDにピンを差し込むと、音を鳴らすことができます。
つないで動かしてみよう
さて、いよいよIchigoJamを動かしてみます。
- マイクロUSB端子：USBケーブルをさして、電源に接続
- PS/2端子：PS/2キーボードを接続
- ビデオ端子：ビデオケーブルでさして、テレビに接続
電源につなぐUSBケーブルは、Androidスマホの充電ケーブルを使いました。すべてケーブルをつないだら、スライドスイッチをオン！ さて、動くかな・・・

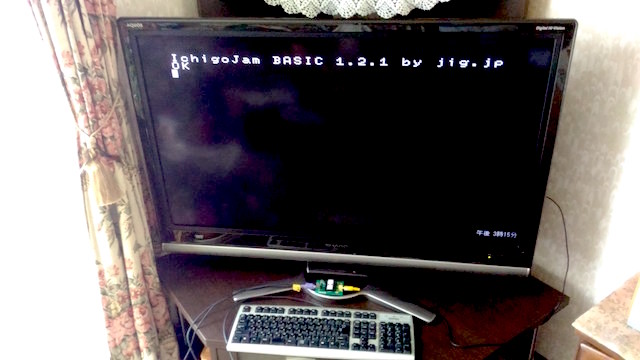

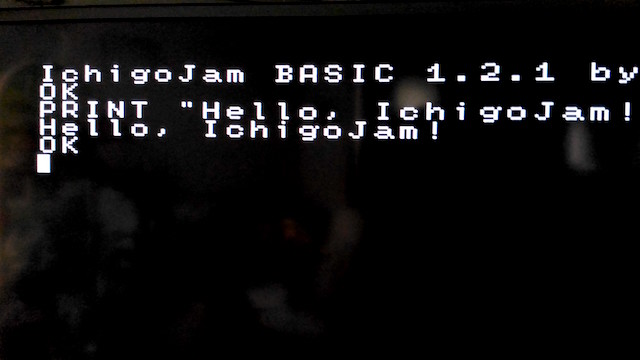

OK！ 無事に起動しました。あーよかったー！ ひと安心したところで、”Hello, IchigoJam!”
表示されました。テレビに向かってプログラミングしているのは、ちょっと不思議な気分です。今度遊ぶときは、もう少し長いプログラム(ゲームとか)を書いてみたいと思います。
IchigoJamのキットは、ネットから購入することができます。組み立てるのは時間がかかりましたが、組み立てたIchigoJamが動いたときは結構感動します！ 完成版のIchigoJamもありますが、ハンダ付けもなかなか楽しいですよ。
